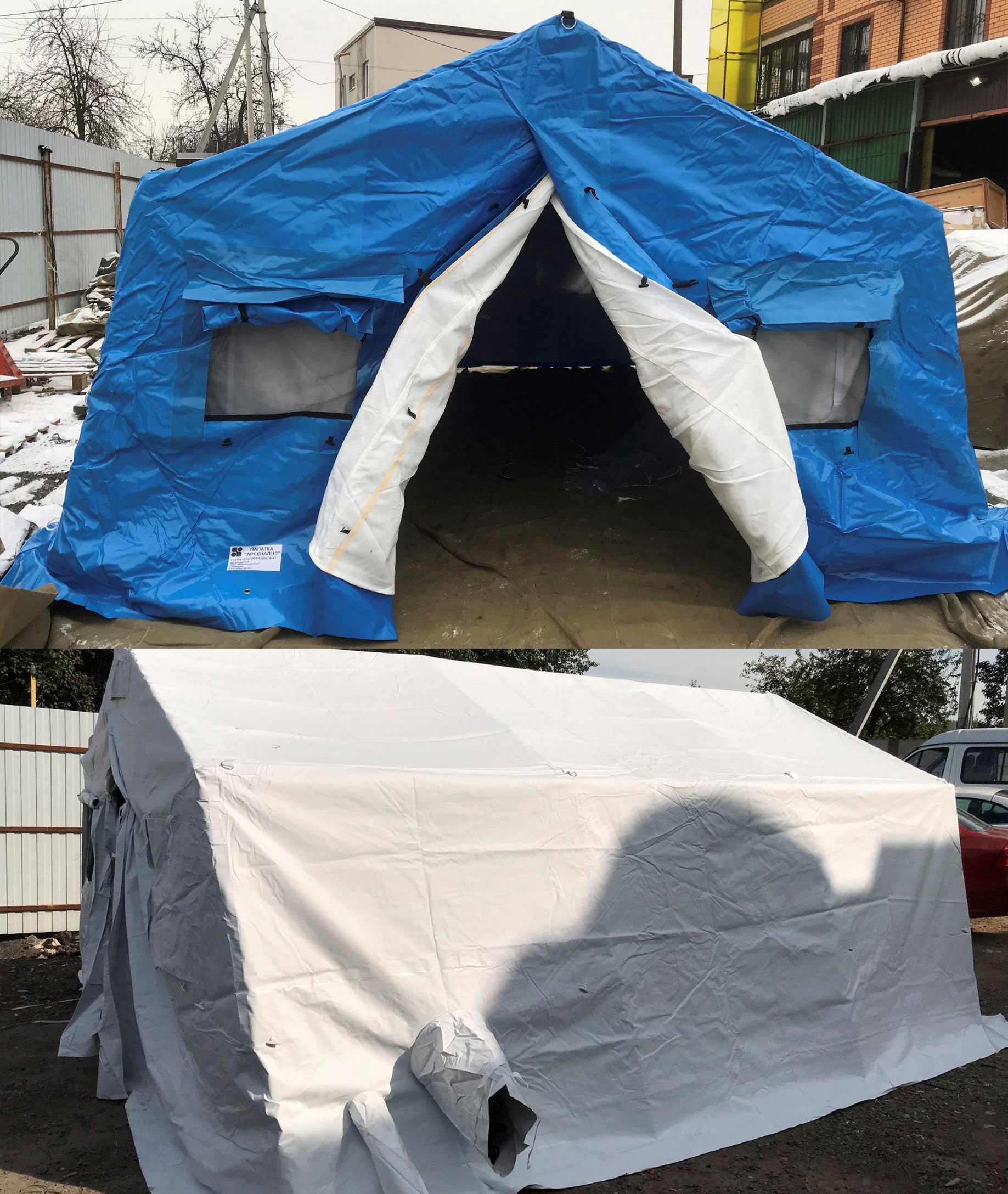

Армейская каркасная палатка «Памир-10»

Палатка каркасная «Памир-10» предназначена для размещения людей, а также организации полевых медицинских пунктов, пунктов питания, столовых, штабов и т.п. в любое время года при температуре окружающей среды от -40°С ДО +40°С.

Габаритные размеры:

• длина-5000 мм
• ширина-3900 мм
• высота по гребню-2300 мм
• высота по стенке-1600 мм
• Масса не более - 133 кг
• Полезная площадь- 19,5 м.кв.
• Кубатура воздуха - 32 м.куб.

Палатка состоит из следующих составных частей:

• Каркас из трубчатых звеньев, соединяемых между собой. Места соединений фиксируются пружинными фиксаторами.
• Намет внешний, изготовленный из водонепроницаемой ткани.
• Намет внутренний из бязи.
• Пол, изготовленный из водонепроницаемой ткани.
• На торцевых и боковых стенках расположены окна.
• Окна выполнены из противомоскитной сетки и оснащены светозащитными шторками.

Сборка и установка палатки ПАМИР-10 производится в следующей последовательности:

Внимание! В зимний период проводить установку и сборку палатки рекомендуется при температуре воздуха не ниже -25°С, т.к. при низкой температуре воздуха в поверхностном слое ткани с ПВХ покрытием могут образоваться незначительные микротрещины.

1. Выбирается и подготавливается по возможности сухая и ровная площадка. Собирается верхняя часть каркаса (крыша). Далее устанавливается один ряд боковых стоек. Внимание! Стойки вначале устанавливаются только вдоль одной стенки. Это позволяет легко собрать палатку стоя на земле!
2. На подготовленной площадке разворачивается пол и расправляется по всей площади палатки. На полу расстилается внутренний намет. Верхний гребень намета палатки должен быть расположен вдоль середины пола.
3. Собранная часть каркаса переносится на внутренний намет и располагается по контуру пола.
4. Внутренний намет крепится ремнями к трубам каркаса.
5. Внешний намет навешивается на каркас таким образом, чтобы .совмещались верхние гребни, входы и окна в обоих наметах.
6. Вставляются металлические листы дымоотводных отверстий.
7. Устанавливаются боковые стойки со второй стороны каркаса.
8. Оставшиеся ремни внутреннего намета, ремни пола и ремни внешнего намета крепятся к каркасу.
9. Торцевые стенки внешнего намета крепятся к грунту при помощи колов.
10. Веревочные оттяжки пропускаются через петли внешнего намета и закрепляются на вбитых в грунт колах.
11. Внешний намет растягивается при помощи натяжителей. Внимание! Во время растяжки внешнего намета оба входа должны быть застегнуты полностью.

Свертывание палатки ПАМИР-10:

Свертывание палатки производится в порядке обратном установке. Внимание! Свертывание наметов палатки производить только после тщательного просушивания. В зимнее время в первую очередь необходимо стряхнуть весь снег с крыши палатки. (Если это невозможно, то после транспортировки немедленно просушить палатку и уложить ее заново).

1. Отвязываются оттяжки и вынимаются колы из грунта.
2. Отстегиваются ремни пола, внешнего намета и внутреннего намета от каркаса по низу.
3. Освобождаются стойки по одной из боковых стенок палатки. Боковые стойки отсоединяются путем нажатия на кнопку фиксатора. Внимание! Отсоединяя стойки палатки, придерживайте каркас руками. Палатка опускается на грунт.
4. Снимается и складывается внешний намет.

Внешний намет складывается при застегнутом входе и окнах следующим образом:

1. Намет складывается пополам по гребню.
2. Торцевые стенки намета заворачиваются вовнутрь.
3. Боковые стенки намета заворачиваются на крышу.
4. Намет укладывается, учитывая габариты упаковочного чехла.
5. Оставшиеся ремни внутреннего намета отстегиваются от каркаса.
6. Разбирается каркас палатки.
7. Сворачивается пол.
8. Все части палатки упаковываются в чехлы и зашнуровываются.

Внутренний намет складывается аналогично внешнему намету.

Указания по эксплуатации.

За установленными палатками требуется постоянное наблюдение и уход. Для этого необходимо выполнять следующие требования:

1. В ветреную погоду необходимо периодически проверять равномерность натяжения оттяжек и прочность забитых колов, т. к. плохое крепление при сильном ветре может привести к сносу палатки. Во время сильного ветра нельзя оставлять открытыми входы и окна, а также поднимать стенки палаток со стороны ветра.
2. В зимнее время необходимо удалять (стряхивать) снег с крыши, т.к. слой снега более 8-10 см может вызвать разрыв ткани и повреждение каркаса. При установке палатки при температуре воздуха ниже -25°С в поверхностном слое ткани с ПВХ покрытием могут образовываться незначительные микротрещины.
3. Во время дождя оттяжки рекомендуется слегка ослабить, т.к. веревки и ткань при высыхании укорачиваются и могут разорваться. После высыхания оттяжки следует подтянуть. Напольники палатки необходимо засыпать землей, чтобы стекающая по земле вода не проникала в палатки.
4. В теплую и тихую погоду палатки следует проветривать и просушивать, открывая окна, входы или поднимая стенки палаток.
5. В случаях установки палатки под деревьями все сучки, касающиеся наметов палатки, должны быть срублены. Верхний намет палатки необходимо периодически обметать и встряхивать для удаления с него наносного сора, листьев и пыли.
6. Не допускается складывание различных предметов в непосредственной близости от стенок палатки во избежание трения и нарушения ткани в местах касания.
7. При эксплуатации печей необходимо строго соблюдать правила противопожарной безопасности. Не допускается использование в палатке открытого огня.
8. Запрещается делать в наметах палатки прорези для ввода электропроводов; пришивать или прикалывать к стенкам палатки плакаты и картины. Загрязнять палатки маслом, краской, а также обрабатывать намет палатки химическими препаратами.

Хранение и транспортировка.

1. Упакованная палатка должна храниться в проветриваемом помещении при относительной влажности воздуха не более 80%. Хранение палатки в сыром виде не допускается.
2. Через каждые шесть месяцев хранения необходимо производить перекладку наметов.
3. Транспортировка уложенной палатки допускается любым видом транспорта, исключающим проникновение влаги, загрязнения и механические повреждения.
